透射式激光照明模组LTM 是一种紧凑型透射式激光光源。其采用独特的激光整束组件、荧光转换组件，光束角控制透镜/反射器等精心设计，精密加工而成，光源亮度高、光场均匀（无蓝斑黄圈、色差小）、寿命长、体积小。比普通激光模组有显著的优点。模组可单只/可集成使用或与LED 组合使用，适合远距离、高亮度、高可靠性的照明场景。
| 技术特性 | 白光照明模组 | 绿光照明模组 | 红光照明模组 | 备注 | |
|---|---|---|---|---|---|
品名 型号 驱动电（A） (典型值) 工作电压（V） (典型值) 光通量(lm) (典型值) | LMT-F LMT-F-XW 2.5/3.5
4.80/5.13
600/820 | LMT- F LMT- F-XG 2.5/3.5
4.80/5.13
600/820 | LMT-F LMT- F-XR 2.5/3.5
4.80/5.13
90/120 |
3W@2.5A/5W@3.5A
3W@2.5A/5W@3.5A
3W@2.5A/5W@3.5A 色坐标不同光通量不同 | |
色坐标(Cx/Cy) （±0.005） | x:0.303-0.423 y:0.329-0.560 | x: 0.309 -0.366 Y:0.340-0.589 | x:0.350-0.620 y:0.230-0.330 | 定制 | |
光功率密度极限（W/mm2） | ＜12 | ＜12 | ＜12 | ||
照度（lx） （直线型） | 25M | 2300/2900 (配置二次透镜) | ＞300 | ＞60 | 3W@2.5A/5W@3.5A 光斑φ400mm |
1lx 距离 | 1200/1350M (配置二次透镜) | / | / | 3W@2.5A/5W@3.5A | |
照度（lx） （U型） | 25M | ＞500 | / | / | 5W@3.5A 光斑1250*800mm |
1lx 距离 | ＞600M | / | / | 5W@3.5A | |
注：
1. 基于本公司现有测试手段和测试结果，详情咨询旭福。
2. 禁止正负电极反接。
3. 电流超过最大使用电流时（2.5A/3W；3.5A/5W）会导致激光器、荧光材料烧毁，禁止过载使用。
4. 光束发散角指模组的光束全角。灯具最终光束角是客户根据需要配置二次透镜聚焦（聚束）后得到所需的光束角。
5.色坐标色根据客户需求4200K-7800K可客制。
6.绿光照明模组、红光照明模组按照客户要求的波长（或色坐标）、光强等参数客制。
7.照度为本公司配置专用独立二次透镜测试的照度，仅供客户参考。

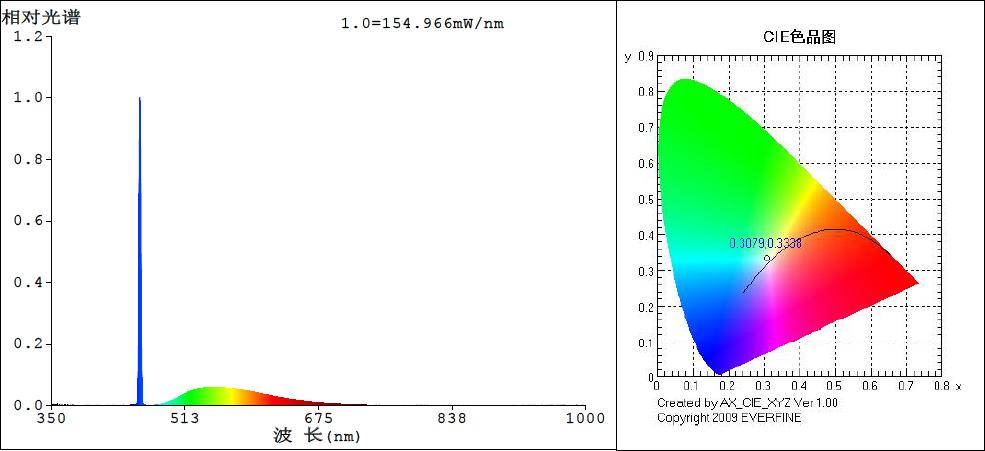

光谱曲线（6500K）

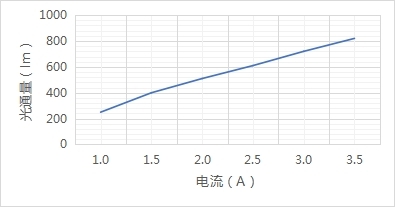

光通量与电流关系曲线
散热设计：
正常使用须设置散热器(可订制)并对其进行散热（如风扇等），保证散热面温度低于75℃；光源发热量=驱动电功率（电压x 电流）*70%。
外形尺寸

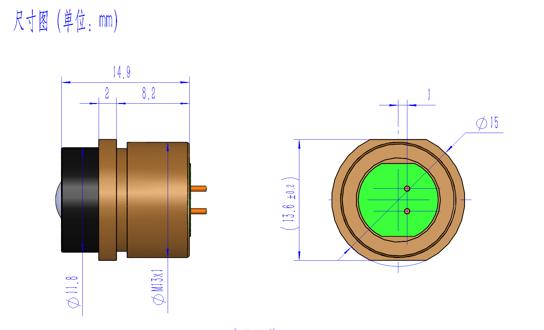

1、直线型 （A系列）

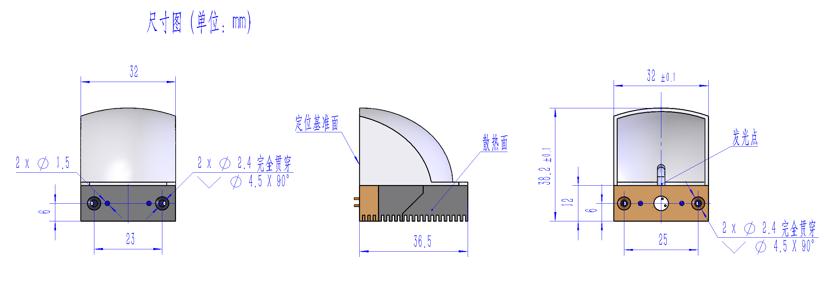

2、U型 （B系列）
